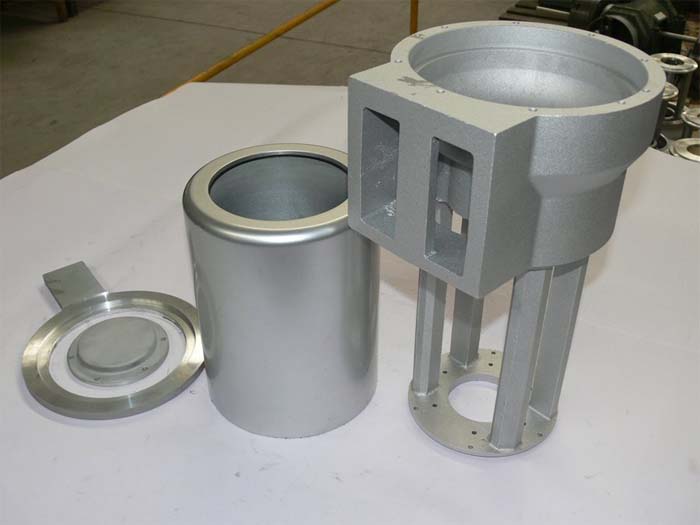

砂型铝铸件依托树脂砂、潮模砂铸造成型，适配大尺寸、异形非标铝件生产，工艺可塑性强，不受结构与体量限制，可加工泵壳、重型机械壳体、大型箱体配件。小批量试制、大件定制性价比突出，广泛应用于重工机械、泵阀、工程机械配件制造领域。
砂型铝铸件出现渗漏，核心原因多为内部气孔、缩松、夹渣、砂眼等铸造缺陷，针对泵体、阀体、压力容器等承压铝件，行业通用成熟的三段式防渗方案，从源头熔炼、成型工艺、后处理修复管控，解决铸件渗水、渗油、漏气问题，大幅提升良品率与承压稳定性。
一、源头熔炼把控，根除内部缺陷
渗漏治理重在源头，铝液纯净度是防渗的基础。生产需选用ZL101、ZL104等原生铝锭，严格控制回收料掺杂比例，避免杂质带入熔体。熔炼过程中规范精炼除气、除渣工序，通过专用精炼剂去除铝液中氢气、氧化物与悬浮夹渣，杜绝因气体残留形成的针孔气孔。同时严格管控熔炼与浇注温度，温度过高会导致铝液吸气量增大，温度过低易出现浇不足、夹渣疏松。稳定的铝液成分与纯净度，能够从根本减少铸件内部疏松孔洞，筑牢防渗一道防线。
二、成型工艺优化，规避缩松砂眼
砂型铸造工艺不合理，是铸件局部疏松渗漏的主要诱因。生产优先采用树脂砂造型，提升砂型紧实度、透气性与强度，减少掉砂、夹砂缺陷。根据铸件结构合理设计浇注系统、溢流槽与冒口，确保铝液平稳充型、顺序凝固，让厚壁、转角、法兰等易缩孔区域得到充分补缩，杜绝凝固收缩产生的缩松通道。针对壁厚不均铸件，搭配冷铁调节冷却速度，避免局部冷却过快产生疏松缺陷。同时规范浇注速度，防止流速过快卷气、卷渣，通过精细化造型与浇注管控，大幅降低结构性渗漏隐患。
三、后处理强化封堵，闭环防渗支持
针对微小孔隙与轻微疏松缺陷，通过后处理实现防渗。铸件毛坯首先抛丸处理，清理表面氧化皮与砂层，暴露内部细微缺陷。所有承压铸件统一采用真空压力浸渗工艺，将渗透剂压入铸件微观孔隙，固化后封堵毛细渗漏通道，耐温耐压、稳定性强，是解决
砂型铝铸件微渗的核心工艺。后续精加工过程中，严控切削余量，避免过度加工磨穿致密层、暴露内部疏松。完工后逐件进行水压、气压耐压测试，筛选不良品，实现从生产到检测的全流程防渗闭环，确保铸件长期承压不渗漏。
