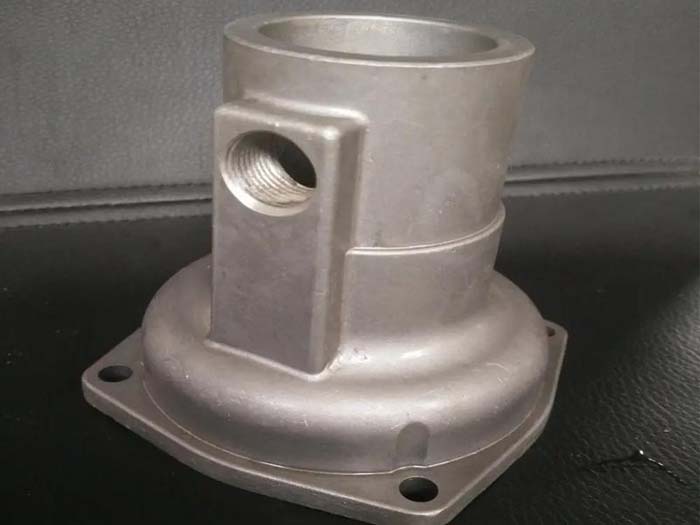

铝铸件采用覆膜砂、重力浇铸、低压压铸多重工艺，适配机械泵体、设备壳体、传动配件等场景。选用高纯铝合金原料，铸件密度均匀，气孔、冷隔缺陷管控严格，成品经去毛刺、抛丸、防渗处理，尺寸精度稳定，可按需钻孔、攻丝、表面喷涂。
铝铸件表面出现氧化黑斑是生产中常见缺陷，多由熔炼杂质、铸造水汽、后期氧化、清洗残留、存放环境潮湿引发，黑斑不仅破坏外观，严重时会渗入表层造成密封渗漏，尤其泵体、阀体类承压铝件需要处理。
预处理阶段先区分黑斑类型：表层浮锈类黑斑仅附着表面，可采用机械清理去除；渗入材质表层的深层氧化黑斑，需搭配化学脱膜钝化处理。机械处理优先选用干式抛丸，选用细粒度不锈钢丸低速均匀打磨，清理氧化层与分型残留，操作时控制抛射力度，避免铸件薄壁变形、密封面尺寸受损。小件、精密密封区域可用细砂纸手工打磨，清理完成后吹扫干净铝粉粉尘，防止粉尘二次氧化生成黑斑。
化学处理适合大面积深层黑斑，配置专用铝件除氧化钝化液，常温浸泡3至8分钟，溶解表层氧化铝与黑斑杂质，浸泡后立即用高压清水冲洗两遍，冲净药液残留。冲洗完毕快速热风烘干，杜绝表面积水，水分残留会短时间再次滋生黑斑。
处理完成后需做防护阻断二次氧化，外观件可做喷砂+阳极氧化，形成致密防护膜；液压泵壳体等承压工件做防渗浸渗处理，既能封堵微小针孔，又能隔绝空气水汽，长效抑制黑斑复发。短期存放喷涂防锈油，长期仓储封装防锈膜，放置于干燥通风库房，避免阴雨高湿环境堆放。
生产端源头管控可减少黑斑产生，熔炼时做好铝水除气除渣，模具充分预热烘干，杜绝型腔水汽；铸件脱模后及时清理，避免毛坯露天久置，整套流程配合，可从根本降低氧化黑斑出现概率，确保
铝铸件外观与密封性能达标。
